详细了解雷蒙磨粉机的内部结构与工作原理，可以对机器有更全面的认识，详细了解机器各部分结构部件的构成、材质、用途，也更有利于掌握雷蒙磨粉机的市场价格，从而在机器的购买到使用到维修到故障排除整个过程中都会得心应手。下面主要对雷蒙磨粉机的内部结构和工作原理做详细的介绍。

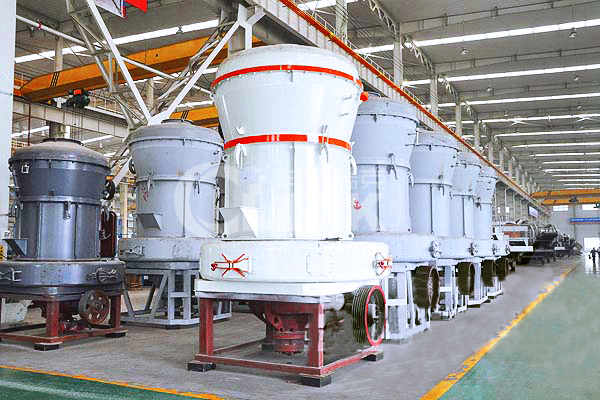

一、雷蒙磨粉机内部结构
雷蒙磨粉机要由主机、分析机、鼓风机、成品旋风分离器、管道装置、电机等组成。其中主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。辅助设备有颚式破碎机 、斗式提升机、电磁振动给料机、电控柜等，用户可以根据现场情况灵活选择。
1、分析机
分析机是用来控制物料研磨细度的，该分析机通过调速电机并经二级减速带动转盘上60片叶片旋转，形成对粉子分级作用。叶片转速快慢是按成品粉子料度大小进行调节。当如要获得较细粒度粉子时，就必须提高叶片转速，使叶片与粉子接触增加，使不合要求粉子被叶片抛向外壁与气流脱离，粗粉子因自重力作用落入磨室进行重磨，合格成品粉子被叶片随气流吸入大旋风收集器内，气流与粉子被分离后，粉子被收集。
2、鼓风机
雷蒙磨粉机在高速运转时，鼓风机会将空气吹入雷蒙磨粉机机舱内，气流会把物料扬起，因为悬轴悬辊的运动和管道的阻力，风压会逐渐由正压转变为负压。扬起的粉粒与气体的混合气流会进入大旋风分离器内，粉粒经旋风分离器分离出来送入了料仓。
3、铲刀
铲刀主要是将物料不断铲进磨辊和磨环之间，铲刀在不断铲起物料时与不同质量、硬度的物料进行长时间接触摩擦，磨损严重的铲刀将无法铲起物料，会直接导致雷蒙磨粉机的工作效率受到影响。因此，雷蒙磨粉机的铲刀多用耐磨性好的钢材料制成，这样就可以更大程度的保证铲刀经久耐用。
4、磨辊磨环
磨辊和磨环主要是负责对物料的碾压使之磨成粉。磨辊与磨环的运动状态决定着磨机的功率消耗和生产率高低，二者多采用耐磨材质制成。磨辊紧贴于磨环滚动，当磨辊与磨环达到一定磨损后，要及时修复更换，保持磨辊与磨环之间的恒定碾压力，从而保证稳定的产量和细度。
二、雷蒙磨粉机工作原理
物料经粉碎到所需粒度后，由提升机将物料送至储料斗，再经振动给料机将物料均匀连续的送入雷蒙磨粉机主机磨室内，由于旋转时离心力的作用，磨辊向外摆动，紧压磨环，铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动而达到粉碎目的。物料研磨后的细粉随鼓风机的循环风被带入分析机内进行分选，细度过粗的物料落回重磨，合格细粉则随气流进入成品旋风集粉器，经出粉管排出，即成为成品。 在雷蒙磨粉机磨室内因被磨物料中有一定的水分，研磨时产生热量，水气蒸发，再加上整机各管道接口处不够严密，外界气体被吸入，使循环气压增高，保证磨机在负压状态下工作，所增加的气流量通过余风管排入除尘器，被净化后排入大气。
